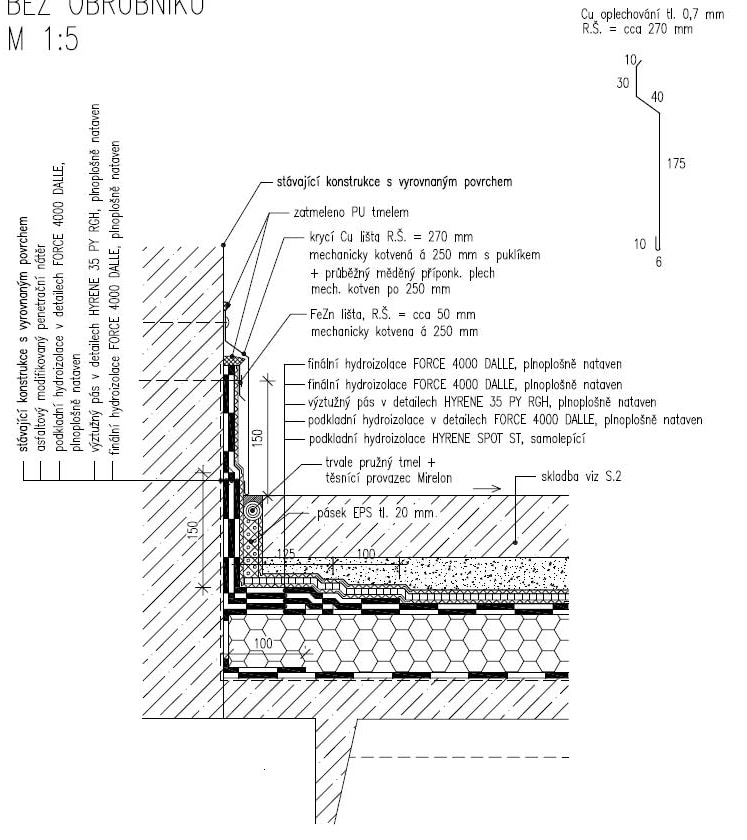

Obr. č. 40 – technické řešení ochrany hydroizolace u vnější části parkoviště

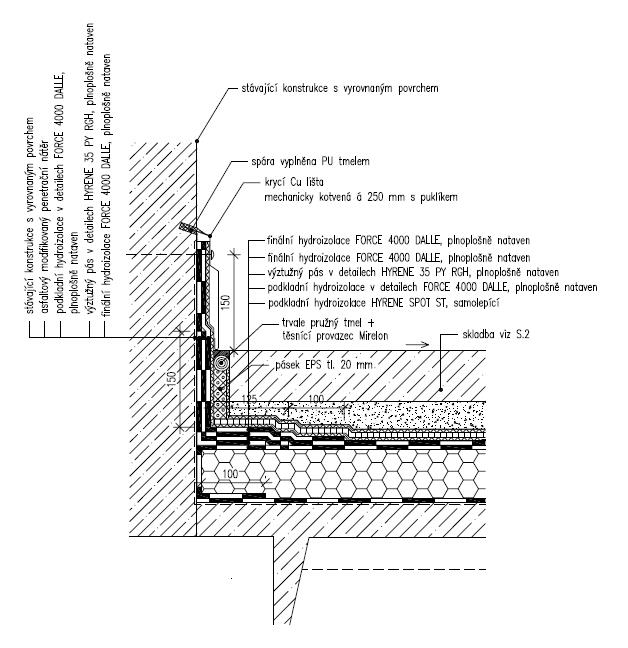

Obr. č. 41 – v rámci provádění byl detail na obr. č. 34 modifikován do tohoto

Konstrukční detail ukončení hydroizolace na atice, resp. na konstrukcích, které nebyly obloženy keramickými prvky byl pozměněn tak, že klempířský prvek byl zaříznut do šikmé spáry v těchto konstrukcích, tj. byl vložen (vtlačen) do vytmelené spáry, což je ještě výhodnější technické řešení, které eliminuje tmelení na klempířským prvkem, které je nutné udržovat.

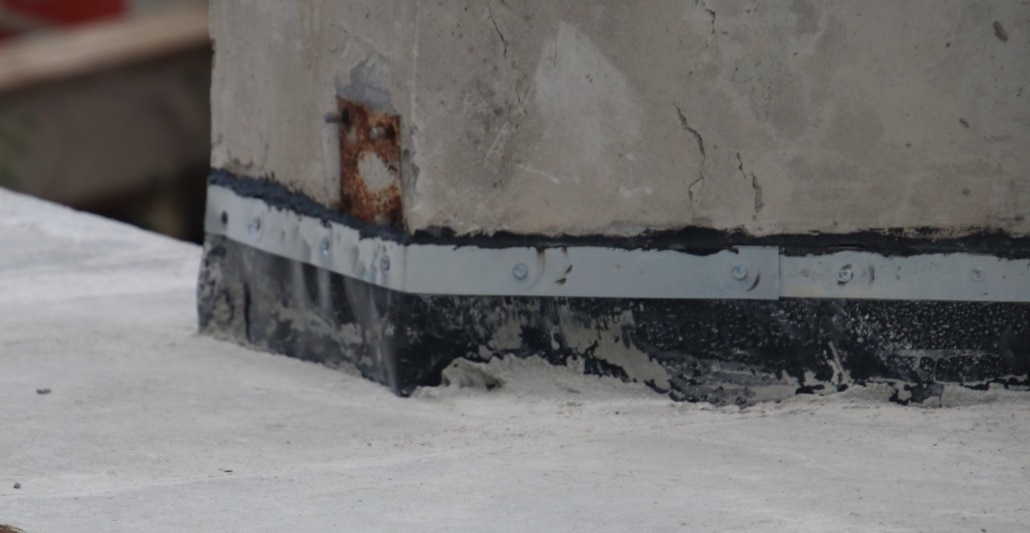

Obr. č. 42 – mechanické kotvení hydroizolace páskem

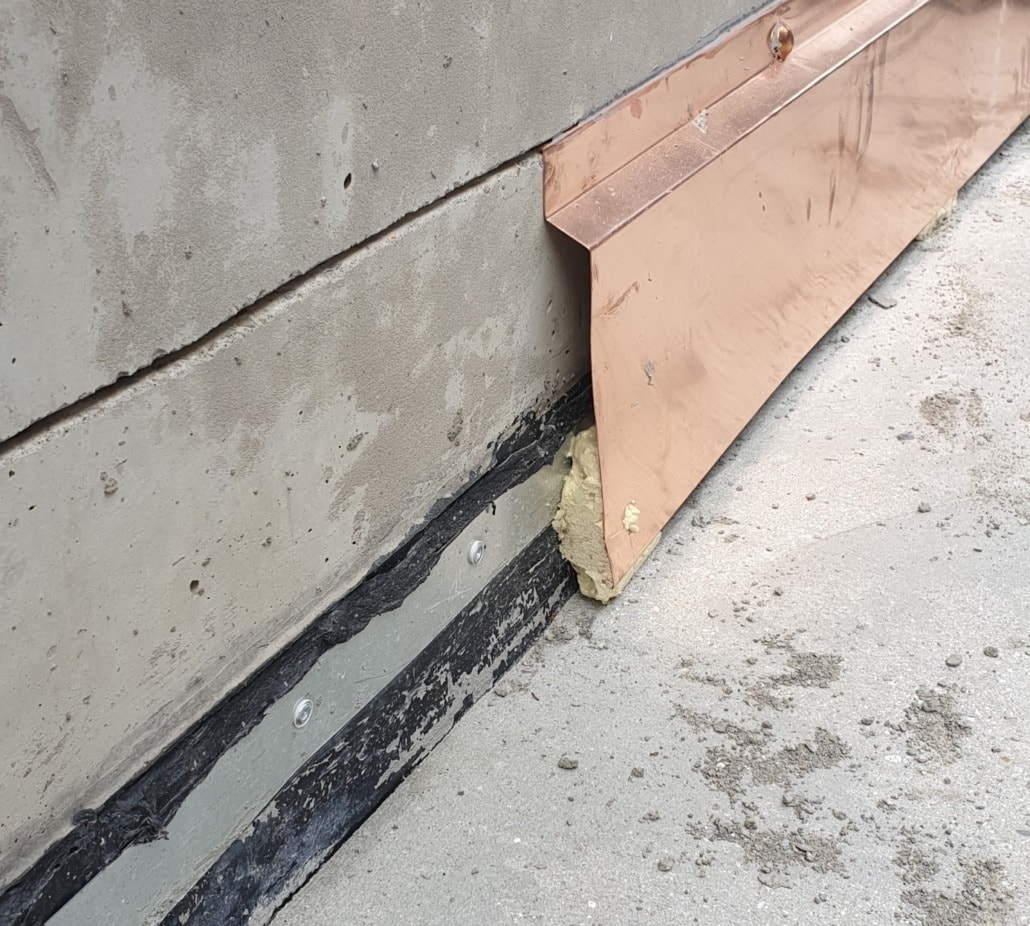

Obr. č. 43 – mechanická ochrana hydroizolace zaříznutá do podkladní konstrukce

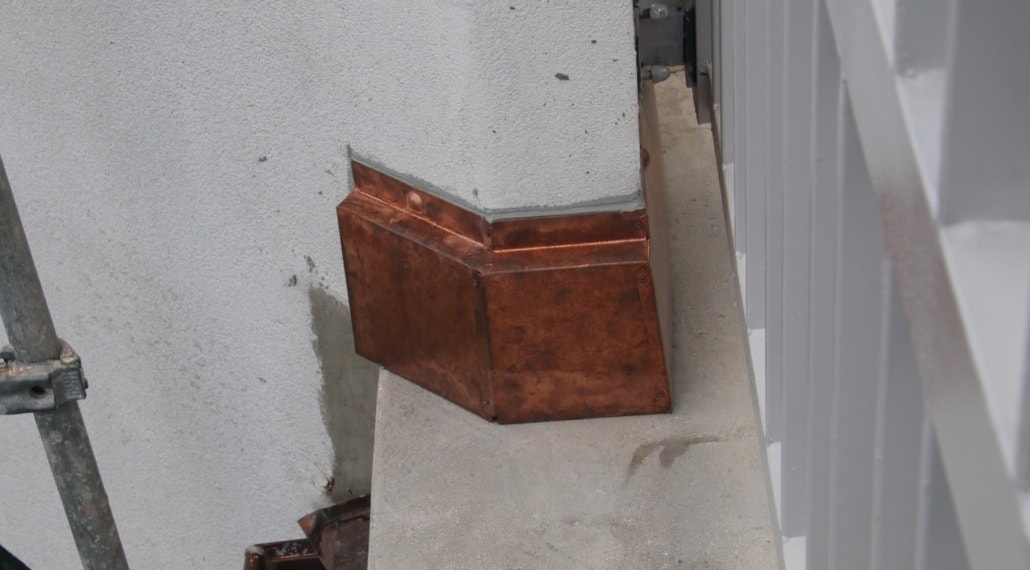

Obr. č. 44 – mechanická ochrana hydroizolace zaříznutá do podkladní konstrukce

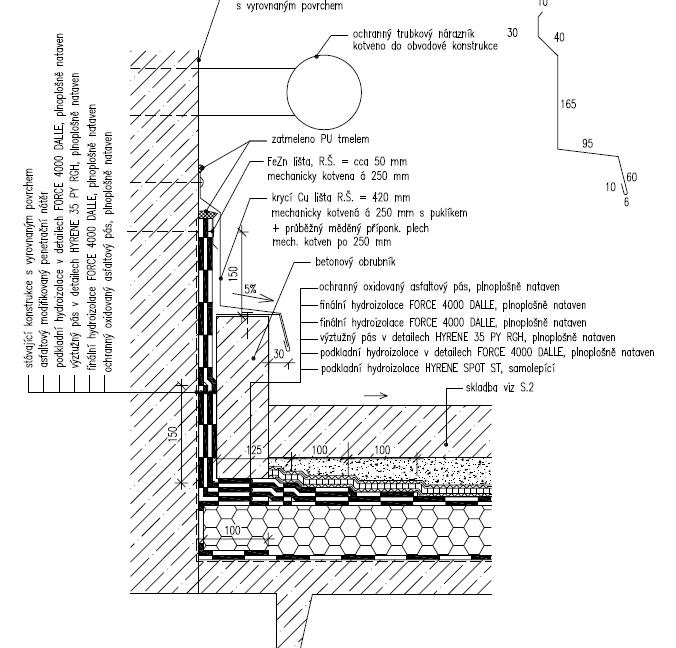

Obr. č. 45 – detail ukončení izolace na svislé konstrukce

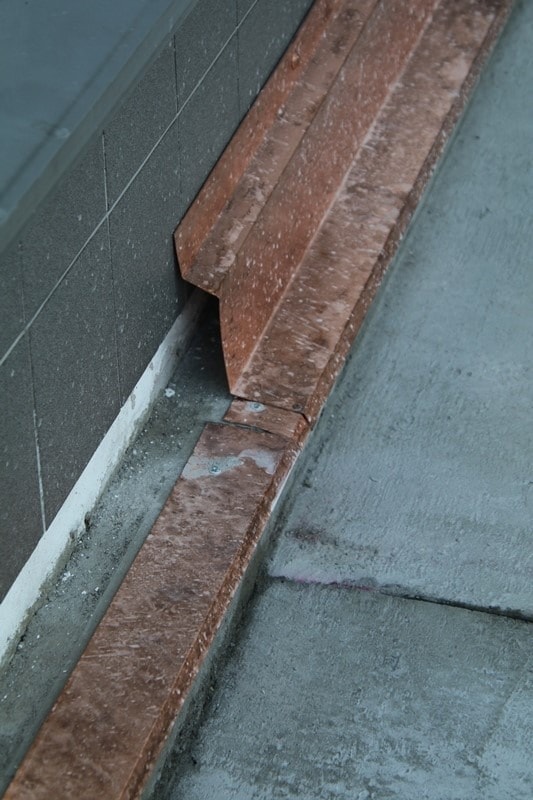

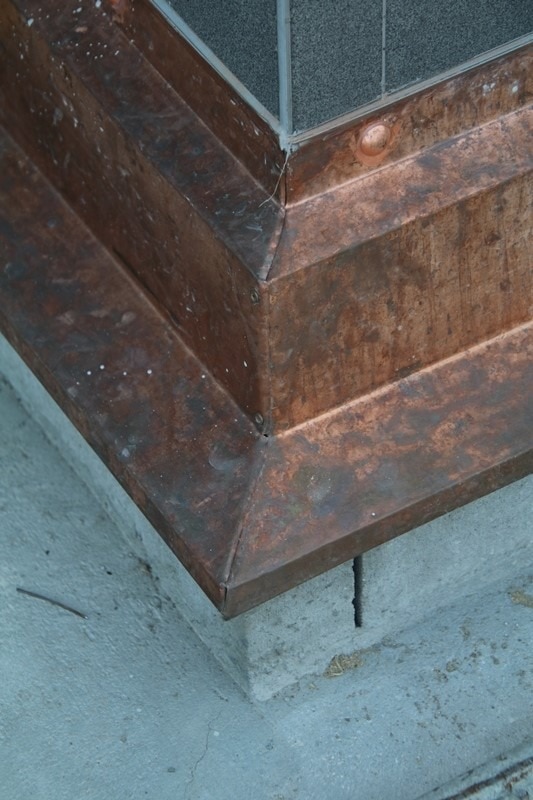

Obr. č. 46, a, b, – mechanická ochrana hydroizolačního povlaku provedená podle předcházejícího detailu

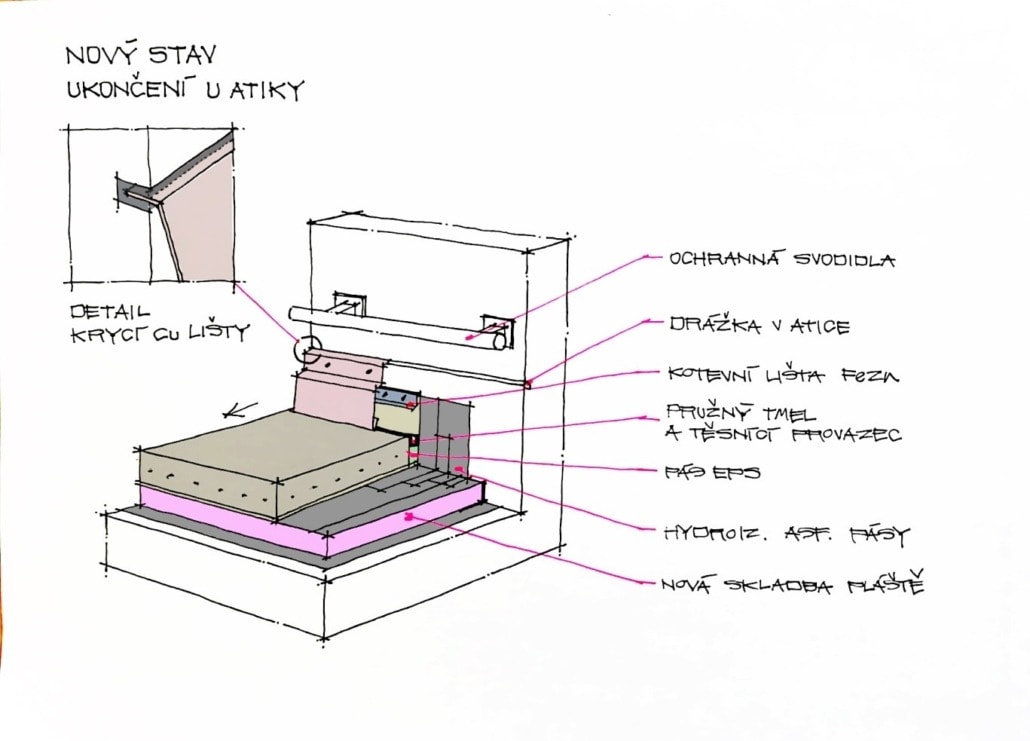

Obr. č. 47 – schéma nového technického řešení ochrany hydroizolačního povlaku
